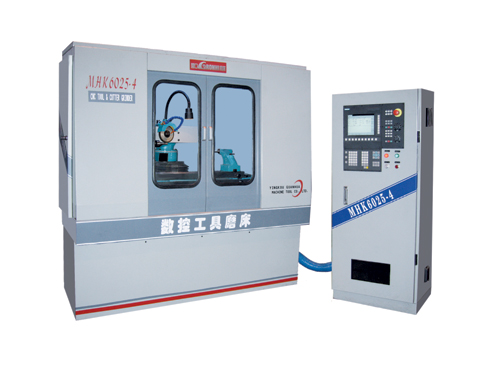

工具磨床系列 |
|
二、 機床的主要技術參數
1、基本尺寸：
|
工作臺上最大工件回轉直徑 |
Φ250mm |
|
后頂尖與夾頭頂尖距 |
450mm |
2、工作臺部份：
|
工作臺臺面（長×寬） |
900×135mm |
|
工作臺最大回轉角度 |
30° |
|
工作臺縱向移動量(X軸) |
400mm |
|
X軸運行速度 |
1～8000 mm/min |
3、磨頭部分：
|
磨頭在水平面內回轉角度 |
360° |
|
磨頭在垂直面內回轉角度 |
±15° |
|
磨頭最大垂直移動量(Y軸) |
200mm |
|
磨頭最大橫向移動量(Z軸) |
200mm |
|
Z、Y軸運行速度 |
1～6000mm/min |
|
磨頭主軸末端錐度 |
1:5 |
|
砂輪主軸轉速 |
8000rpm |
4、數控夾頭(A軸)
|
數控夾頭主軸錐孔 |
莫氏5號 |
|
中心高 |
160mm |
|
夾頭主軸在水平面內旋轉 |
360° |
5、分辯率
6、其它
|
主軸電機 |
功率 |
2.2kw |
|
轉速 |
2800rpm |
|
水泵電機 |
功率 |
0.2kw |
|
轉速 |
2800rpw |
|
機床總?cè)萘?/DIV> |
|
8.5kw |
|
機床重量 |
凈重 |
1200kg |
|
毛重 |
1500kg |
|
機床外形尺寸（長×寬×高） |
1850×1500×1900(mm) |
|
|
|
| |
|
