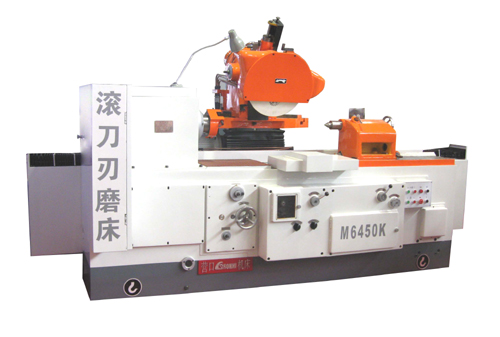

滾刀磨床系列 |
|
機床的詳細規格：
1、主要參數
|
刃
磨
規
格 |
可磨滾刀最大直徑 毫米 |
Φ500 |
|
可磨滾刀最大長度 毫米 |
600 |
|
最大磨削齒面深度 毫米 |
100 |
|
被磨滾刀槽數 個 |
6、7、8、9、10、11、12、14、16、18、20 |
|
螺旋槽導程 毫米 |
2000～∞ |
|
|
機床外形尺寸（長×寬×高） 毫米 |
3770×1640×1900 |
|
|
機床凈重 毛重 公斤 |
4500 6000 |
2、主要部件規格
|
磨
頭
滑
板
系
統 |
最大砂輪直徑 毫米 |
450 |
|
砂輪主軸轉速 轉/分 |
1500 |
|
磨頭架垂直移動量 毫米 |
300 |
|
磨頭架手輪每轉的垂直移動量 毫米 |
0.25 |
|
磨頭架橫向移動量 毫米 |
100 |
|
砂輪主軸套筒軸向移動量 毫米 |
30 |
|
砂輪修正每次進給量 毫米 |
0.025 |
|
金剛石筆最大移動量 毫米 |
125 |
|
磨頭在水平面內最大的回轉角度 度 |
±15o |
|
砂輪主軸與水平面的角度 度 |
15o |
|
磨頭滑板最大行程 毫米 |
850 |
|
磨頭滑板移動速度 米/分 |
2～8 |
|
頂
針 |
頂針距工作臺的高度 毫米 |
300 |
|
前后頂針尖的最大距離 毫米 |
1400 |
|
尾架套筒頂尖孔 莫氏 |
5# |
|
|
|
|
|
液
壓
系
統 |
主油路調整壓力 公斤/厘米2 |
16～20 |
|
潤滑油路調整壓力 公斤/厘米2 |
1～2 |
|
液壓馬達調整壓力 公斤/厘米2 |
14～18 |
|
油泵流量 升/分 |
100 |
|
|
|
|
|
電
動
機 |
砂輪主軸電動機 千瓦 轉/分 |
3Kw 1500rpm |
|
油泵電動機 千瓦 轉/分 |
5．5Kw 1440 rpm |
|
升降傳動電動機 千瓦 轉/分 |
1.5Kw 1000 rpm |
|
吸塵電動機 千瓦 轉/分 |
0.75 Kw 2800 rpm | |
|
